2. 전기설비설계 / 1-2. 수용가설비의 전압강하 및 전선단면적

목록
0. 문제출제여부
1. 수용가설비의 전압강하
2. 전압강하 및 전선단면적
3. 전선 공칭단면적[㎟]
4. 허용 전압강하 및 전선 단면적 선정 계산



반응형

0. 문제출제여부
 가) 1번 문제 푸는 거 및 적는 거 가끔 나와요
 나) 전압강하 및 전선단면적은  필수적으로 외워야 돼요
        (12 35.6, 33 30.8)
 다) 전선 공칭단면적은 필수적으로 외워야 돼요

1. 수용가설비의 전압강하


 가) A-저압으로 수전하는 경우 : 조명 3% / 기타 5%
 나) B-고압으로 수전하는 경우 : 조명 6% / 기타 8%
   가능한 한 최종회로 내의 전압강하가 A 유형값을
   넘지 않도록 하는 것이 바람직해요
   사용자의 배선설비가 100m를 넘는 부분의
    전압 강하는 미터 당 0.005% 증가할 수 있으나
    이러한 증가분은 0.5%를 넘지 않아야 해요

 다) 다음의 경우에는 변경보다
         더 큰 전압강하를 허용할 수 있어요
  1. 기동 시간 중의 전동기
  2. 돌입전류가 큰 기타 기기

 라) 다음과 같은 일시적인 조건은 고려하지 않아요
  1. 과도과전압
  2. 비정상적인 사용으로 인한 전압 변동

2. 전압강하 및 전선단면적

 가) 조건

   1. 역률 cosθ =1, 리액턴스는 무시

   2. R : 저항, ρ : 고유저항(연동선 기준)

   3. %C : 도전율, 97%

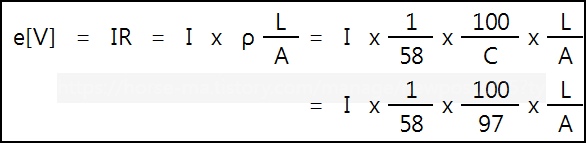

  유도)



3. 전선 공칭단면적[㎟]
1.5, 2.5, 4, 6, 10, 16, 25, 35, 50, 70, 95, 120, 150, 185, 240, 300, 400, 500, 630

4. 허용 전압강하 및 전선 단면적 선정 계산
 가) 3상 4 선식 교류 380 [V], 50 [KVA] 부하가 변전실
         분전반에서 370 [m] 떨어져 설치되어 있어요
         단, 설비유형은 저압 수전으로 하며,
         한국전기설비정에 의거해요
   1. 허용 전압강하를 계산하세요
   2. 최소 케이블 굵기는 선정하세요


   1. 계산 : 5%+(370m-100m) x 0.005% = 6.35%
                     100m를 넘는 부분의 전압 강하
                     증가분이 1.35%이지만
                     0.5%를 넘으므로 증가분은
                     0.5% 까지만 적용해요
                     따라서 전압강하율은 5%+0.5% = 5.5%
                     380v x 0.055 = 20.9 [V] 계산해요

   1. 답 : 20.9 [V]


   2. 계산 : A는 41.35 ㎟이지만
                    공칭단면적에 의해 50 ㎟으로 선정해요
                   (220v 상전압으로 계산해요)


   2. 답 : 50 ㎟
