목록
0. 문제출제여부
1. 저압 전로의 절연저항 및 시험전압
2. 저압 전로의 절연저항 및 시험전압 계산
0. 문제출제여부
가) 변경되고 1번 나왔어요
1. 저압 전로의 절연저항 및 시험전압
가) SELV(Safety Extra Low Voltage, 안전 특별저압) :
비접지회로
나) PELV(Protective Extra Low Voltage, 보호 특별저압) :
접지회로
다) FELV(Function Extra Low Voltage, 기능적 특별저압) :
단권변압기와 같은 단순 분리형 변압기에 의한다.
라) 측정 시 영향을 주거나 손상을 받을 수 있는
*SPD 또는 기타 기기 등은 측정 전에
분리시켜야 하며, 부득이하게 분리가
어려운 경우에는 시험 전압 DC 250V로
낮추어 측정할 수 있지만 절연저항 값은
1.0MΩ 이상이어야 해요
*SPD(서지보호장치)
1. 과도 과전압을 제한,
서지전류를 분류하기 위한 장치예요
2. 교류 정격전압 1,000 V 이하의 전원에 접속하는
기기를 보호하기 위하여 설치해요
3. 기기가 접속된 계통에서 발생하는
뇌서지와 개폐 서지에 대하여
기기가 보호되도록 선정해야 해요
마) 절연저항 구하는 방법이에요
사) 저압전로에서 정전이 어려운 경우 등 절연저항
측정이 곤란한 경우 저항성분의
누설전류가 1mA 이하이면
그 전로의 절연성능은 적합한 것으로 봐요

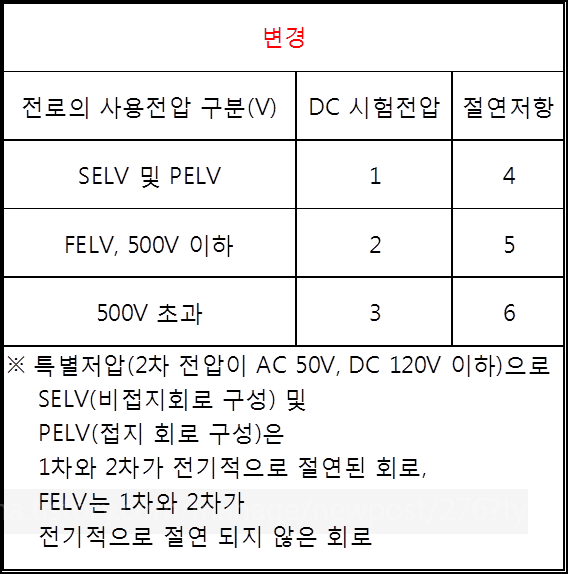

2. 저압 전로의 절연저항 및 시험전압 계산
답 : 1 : 250V, 2 : 500V, 3: 1,000V
4 : 0.5MΩ, 5 : 1.0MΩ, 6 : 1.0MΩ
